Максимальна робоча напруга: 30 В

Постійний робочий струм: 2,5 А

Миттєвий струм захисту: 3,5 А

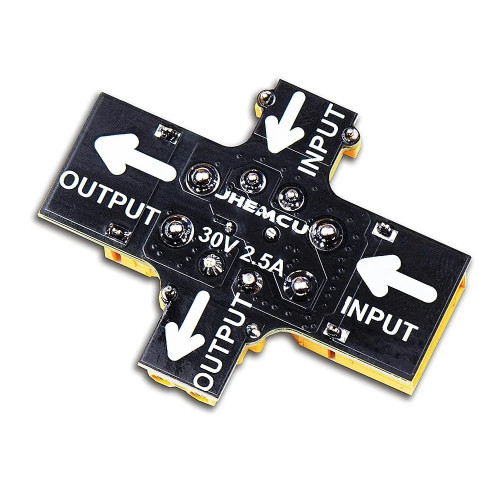

Принцип роботи та використання запобіжника XT30 — XT60

Пристрій призначений для уникнення потенційного короткого замикання між плюсовою і мінусовою клемами батареї на друкованій платі. Оскільки у акумуляторів для моделей розрядний струм дуже високий, якщо в ланцюзі живлення плати виникне пряме коротке замикання, при підключенні батареї плата може миттєво загорітися та обвуглитися. З одного боку це пошкоджує плату, з іншого — створює ризик загоряння. Перед подачею живлення на плату вставте цей запобіжник у ланцюг живлення. Якщо дійсно є коротке замикання, він миттєво відключить основне живлення, запобігаючи загорянню та пошкодженню плати.

Його принцип роботи заснований на самовідновлювальному запобіжнику. При наявності короткого замикання запобіжник нагрівається і переходить у стан високого опору, блокуючи струм. Після усунення точки короткого замикання і коли робочий струм повертається в межі захисного діапазону, запобіжник охолоджується і повертається в нормальний стан.

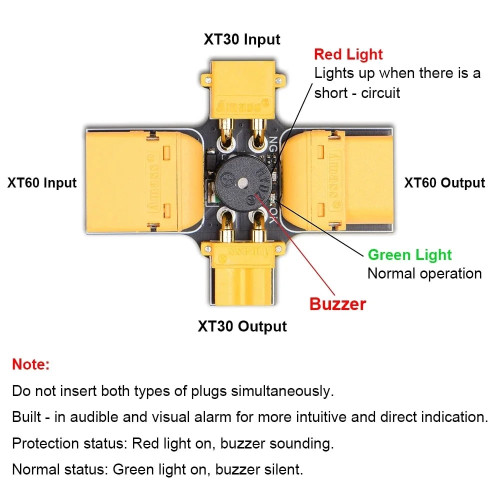

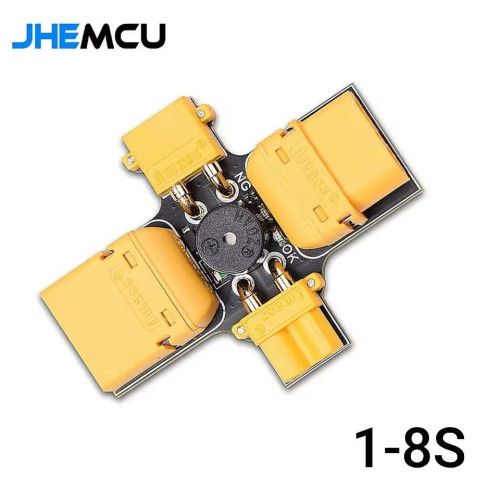

Під час нормального подавання живлення зелений індикатор світиться, червоний — вимкнений, зумер мовчить. У випадку короткого замикання загоряється червоний індикатор, зелений гасне, зумер спрацьовує.

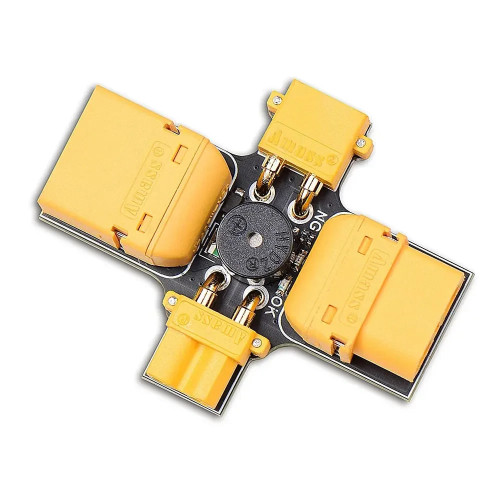

Підтримується підключення штекера XT30 або XT60, але одночасно можна вставляти тільки один штекер. Забороняється одночасне вставляння XT30 і XT60.

Використовується лише під час встановлення і не призначений для застосування під час польоту. Він захищає лише основне живлення вашої плати — тобто ефективний при прямому короткому замиканні між плюсом і мінусом батареї. Наприклад, він не впливає на короткі замикання 5 В, 12 В або 3,3 В на контролері польоту.

Зауваження: не встановлюйте максимальні оберти мотора, коли запобіжник підключено до плати. При високих обертах загальний робочий струм значно перевищить 2,5 А — в цьому випадку мотор не зможе розвинути повну швидкість. На низьких обертах він працюватиме, бо струм там невеликий. Це не пошкодить запобіжник, але може ввести в оману і створити враження несправності електронного регулятора швидкості (ESC).

Пояснення параметрів:

Постійний робочий струм 2,5 А: при підключенні до живлення захист не спрацьовує, якщо робочий струм довготривало перебуває в межах до 2,5 А.

Миттєвий струм захисту 3,5 А: якщо коротке замикання створює струм більше 3,5 А, пристрій негайно відключить вихід живлення.

Існує також діапазон струмів між 2,5 А і 3,5 А. Припустимо, робочий струм навантаження становить 3 А. Який буде стан пристрою? Це залежить від тривалості навантаження: спочатку все може бути нормально, але через деякий час захист може спрацювати. Проте при реальному прямому короткому замиканні підключена батарея створює струми десятки чи сотні амперів, що значно перевищують 3,5 А — у такому випадку пристрій миттєво відключить живлення.

Якщо ви не користуєтеся мультиметром або його немає, після встановлення цей запобіжник швидко допоможе визначити, чи є пряме коротке замикання в основному ланцюгу живлення, зменшуючи ризик втрат. Особливо корисний для початківців.
