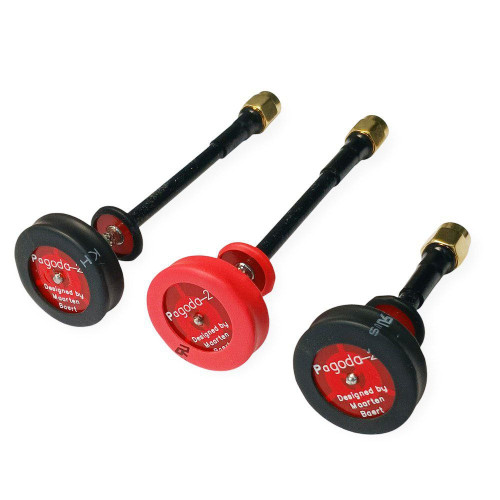

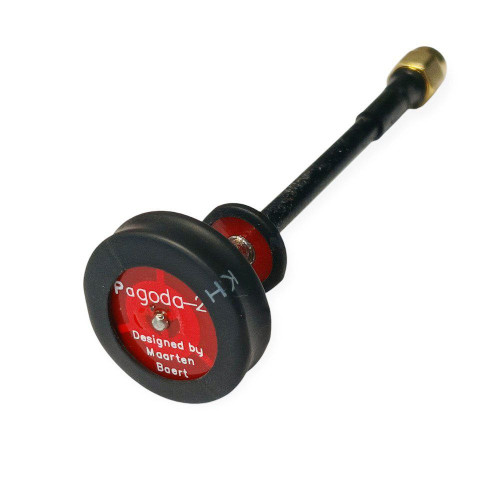

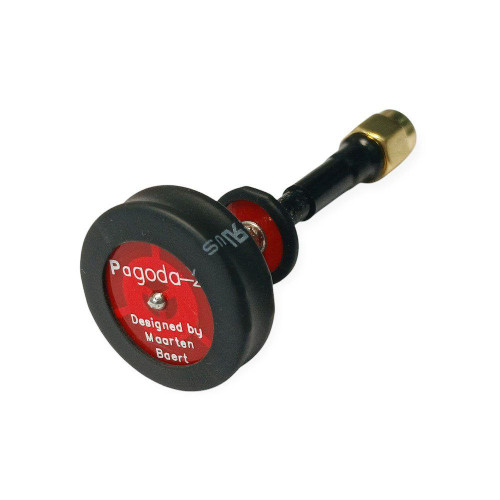

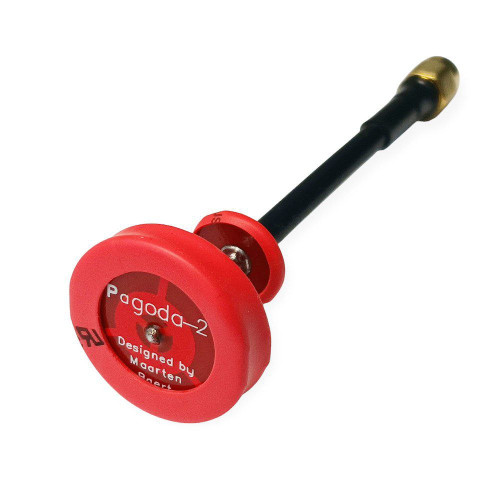

Pagoda-2 — це популярна кругополяризована всеспрямована антена для систем FPV на 5.8GHz. Завдяки дизайну Maarten Baert, вона має чудову діаграму направленості та низьке осьове співвідношення, що гарантує стабільний відеозв’язок під час польотів.

Підходить для використання як на передавачі (VTX), так і на приймачі (VRX). Сумісна з дронами, літаками, літаючими крилами та наземними станціями. Доступна у двох варіантах довжини – 55 мм (Short) або 85 мм (Long), з роз’ємами SMA або RP-SMA.

Переваги:

• Відмінна кругова поляризація RHCP
• Компактна та легка
• Сумісність з будь-якими FPV системами 5.8GHz
• Надійне з’єднання завдяки SMA / RP-SMA

Технічні характеристики:

• Центральна частота: 5.8GHz
• Робочий діапазон: 5.55–6.05GHz
• Підсилення: 2dBi
• SWR: <1.22
• Осьове співвідношення: <1.3
• Поляризація: RHCP

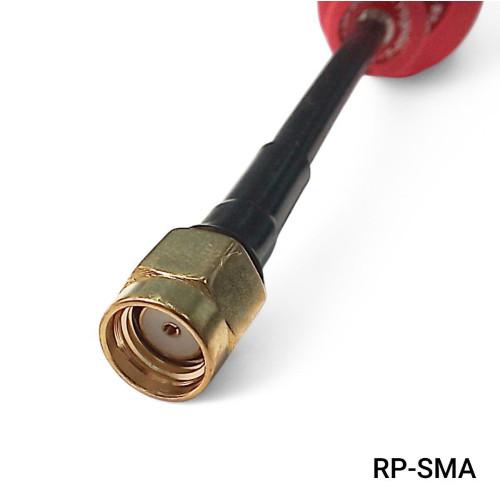

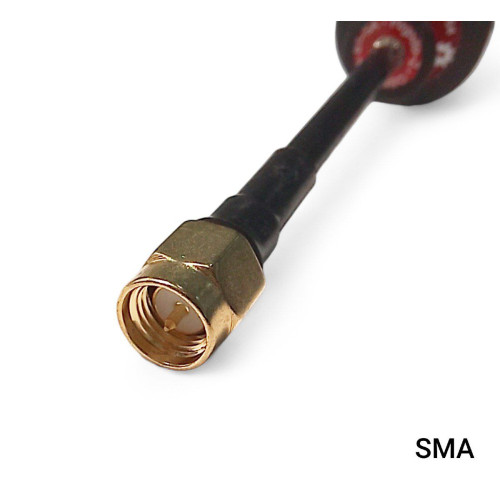

• Роз’єм: SMA або RP-SMA
• Довжина антени: 55мм або 85мм
• Вага: 6г (Short) / 9г (Long)

Комплектація:

1× антена Pagoda-2 5.8GHz (з обраною довжиною і роз’ємом)

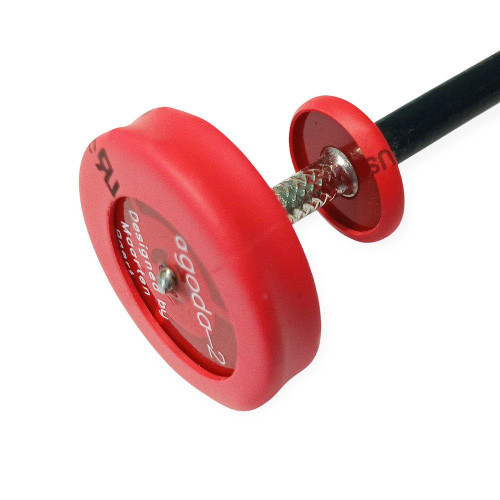

Дизайн антени Pagoda-2 був врозроблений Мартіном Баертом (Maarten Baert). Антена складається з трьох друкованих плат, які покриті міддю 35 мкм (1 унція). Завдяки цьому досягається плавна діаграма направленості та осьове співвідношення.

Цитата Maarten Baert стосовно розробки антени:

Антена Pagoda — це конструкція всеспрямованої антени з круговою поляризацією, яку я створив. Моїми головними цілями дизайну були:

• Хороша всеспрямована діаграма спрямованості.

• Гарне осьове співвідношення.

• Розумно малий розмір.

• Легко виготовляти з малими допусками за низькою ціною навіть для любителя.


Я не намагався зробити якийсь конкретний аспект «ідеальним», тому що це зазвичай відбувається за рахунок інших аспектів, і всі вони є досить важливими.

Я швидко зрозумів, що найпростіший і найдешевший спосіб виготовлення довільної форми з малими допусками — це використання звичайних друкованих плат. Звичайно, це обмежує дизайн плоскими формами, тому справжньою проблемою було знайти дизайн з мінімальною кількістю друкованих плат, який би досяг бажаних властивостей. Остаточний дизайн є результатом місяців моделювання та налаштування. Я не буду стверджувати, що ця конструкція ідеальна, але, здається, вона має більш гладку діаграму спрямованості та значно краще осьове співвідношення, ніж більшість інших антен.
